视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监看设备上的电子装置，一般情况下矩阵的输入大于输出即m>n。有一些视频矩阵也带有音频切换功能，能将视频和音频信号进行同步切换，这种矩阵也叫做视音频矩阵。目前的视频矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。视频矩阵一般用于各类监控场合。

基本简介

视频矩阵的英文名称是Video Matrix.

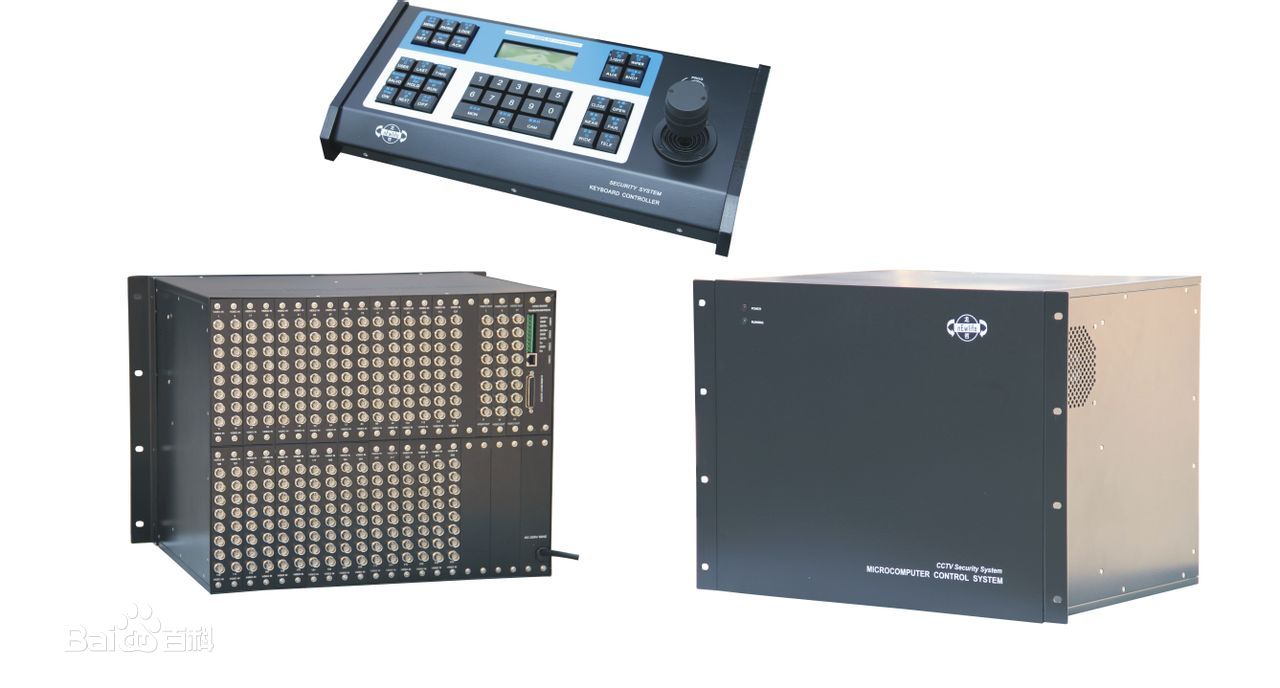

视频矩阵

模拟视频矩阵的输入设备：监控摄像机、高速球、画面处理器等很多个设备，显示终端一般监视器，电视墙，拼接屏等（通常视频矩阵输入很多，一般几十路到几千路视频，输出比较少一般2-128个显示器；例如64进8出，128进16出，512进32出，1024进48出等）。

会议中常用到是AV矩阵、VGA、RGB矩阵、HDMI矩阵、DVI矩阵一般的输入设备：摄像头、DVD 、VCR、实物展台、台式电脑以及很多的笔记本信号等，而显示设备：投影机、等离子、拼接屏、大屏幕显示等（通常输入和输出基本差不多，也不会太大；例如8进8出、16进8出、16进16出）。

视频矩阵，就是将视频图像从任意一个输入通道切换到任意一个输出通道显示。一般来讲，一个M×N矩阵：表示它可以同时支持M路图像输入和N路图像输出。即任意的一个输入和任意的一个输出。

主要特性

● 输出可扩充到128路视频输出，输入可扩充到1024路视频输入，输入小于128路可选带环通设计

●每台可自由编辑8个以下字符《中英文可选》

● 采用选配内置IP控制模块和视频服务器 设计，可通过 IP 网络对矩阵主机进行操作和切换浏览视频图像，远程并可对摄像机及系统的控制访问

● 采用2U、4U、8U、16U、32U插卡式高密度模块组合结构，方便组合扩充

● 多重权限设置；键盘/监视器权限，键盘/摄像机权限，监视器/摄像机权限，键盘/警点权限，网络/监视器权限等系统可分区设置

● 有热备份主机选配 设计， 使主机稳定性更有保障

● 音/视频输入输出端口和通讯接口有 浪涌保护措施及抗雷击干扰设计

● 音/视频切换卡、报警卡、跟随控制卡可插于一体，组成的综合监控主机

● 可外接报警联动箱255路

● 可外接16个分控键盘

● 报警后可联动，自动打开摄像机及灯光，自动切换预置点图像并启动录像

● 可预置任一防区警戒方式：定时、手动、常布/撤防及查询报警记录

技术参数

增 益：0dB

视频带宽：150MH（-3Db）满载

亮色度干扰（多通道对一通道串扰和）：-50dB @10 MHz， -40dB @100 MHz

微分相位 （I/0S）：0.05o(RL=150Ω) <1.28度，3.58MHz

微分相位误差：0.1度，3.58-4.43MHz

微分增益（误差）：0.05%(RL=150Ω) 0.1%，3.58-4.43MHz

最大传播延时：5Ns(±1nS)

切换速度：≤150ns

信号制式：NTSC3.58，NTSC4.43，PAL，SECAM

视频输入

信号类型：复合视频

输入电平：0.5V～2.0Vp-p

回波损耗：-30dB@5MHz

阻 抗：75Ω

连 接 器：BNC

最大直流偏置误差：15mV

视频输出

信号类型：复合视频

输出电平：0.7Vp-p

回波损耗：<-30dB@5MHz

直流补偿：±5mV

回波锁相：0.3V～0.4Vp-p

阻 抗：75Ω

连 接 器：BNC

最大直流偏置误差：15mv

功 耗：30～150W（视具体型号确定功耗）

串行接口：RS232-C, 9孔D-Sub型连接器,端口2，3，5分别直通

串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控

电 源：AC 100～220V，50/60Hz

机箱面板：铝合金氧化拉丝

基本功能

一个矩阵系统通常还应该包括以下基本功能：字符信号叠加；解码器接口以控制云台和摄像机；报警器接口。控制主机，以及音频控制箱、报警接口箱、控制键盘等附件。对国内用户来说，字符叠加应为全中文，以方便不懂英文的操作人员使用，矩阵系统还需要支持级联，来实现更高的容量，为了适应不同用户对矩阵系统容量的要求，矩阵系统应该支持模块化和即插即用（PnP）的，可以通过增加或减少视频输入、输出卡来实现不同容量的组合。

矩阵系统的发展方向是多功能、大容量、可联网以及可进行远程切换。一般而言矩阵系统的容量达到64×16即为大容量矩阵。如果需要更大容量的矩阵系统，也可以通过多台矩阵系统级联来实现。矩阵容量越大，所需技术水平越高，设计实现难度也越大。

主要分类

按实现视频切换的不同方式，视频矩阵分为模拟矩阵和数字矩阵。

模拟矩阵：视频切换在模拟视频层完成。信号切换主要是采用单片机或更复杂的芯片控制模拟开关实现。

数字矩阵：视频切换在数字视频层完成，这个过程可以是同步的也可以是异步的。数字矩阵的核心是对数字视频的处理，需要在视频输入端增加AD转换，将模拟信号变为数字信号，在视频输出端增加DA转换，将数字信号转换为模拟信号输出。视频切换的核心部分由模拟矩阵的模拟开关，变换成了对数字视频的处理和传输。

作用原理

矩阵可以把提供信号源的设备的任意一路的信号送到任意一路的显示终端上，可以做到音频和视频同步或者不同步，随心所欲，方便，节约成本。常见的类型是根据接口类型划分（VGA、AV、RGB），还有混合矩阵，就是设备中不同的接口类型，还根据接口数量来划分，如 8系列的有8进2出，8进4出，8进8出等。

视频矩阵拓扑图

根据档次分有电信广播级：切换的时候没有闪烁和雪花，很平稳，接下来是专业矩阵、切换的时候稍微出现点黑屏，但也没有闪烁，然后是民用的，大多数会议室用的就是这种，切换的瞬间有闪烁的雪花和抖动，但切换完画面很稳定。

安装设置

安装要由有资格的安装技术员进行，并应当遵守相应规定。必须避免无关人员不当操作引起故障。并且安装维护人员要预先考虑，避免由于落物、外来人员破坏、建筑物振动、或其它相似原因引起故障发生。

电源

使用AC220V，50-60Hz主电源。在准备好运行之前不可将设备与电源实际联接，在向各单元供电之前请仔细阅读安装说明书。
